アーチドライヤーロール式

紙、フィルム、布

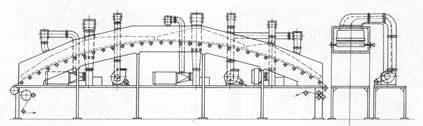

NKオープン式コータードライヤー アーチ型ロールサポート式



参考概略図

乾燥物耳端のカールしやすい製品にカール防止としてアーチ型を使用します。
  上部オープン式にてメンテナンスの簡便な構造とします。
  ノズル内部も掃除できる構造とします。
  処理スピードはご要望に応じ設計します。






オープン式ドライヤー

紙、箔、フィルム、布

NK式LPG.都市ガスによるドライイングシステム アーチ型ロールサポート式
    フローティングドライヤーもあります。


熱風発生機1台にて多ゾーンの温度調節が自由にできます。温度はコントロールモーターにより±1℃に自動制御できます。
  熱源室は本機とは離れた場所に設置できますから溶剤乾燥でも安全です。
  熱風循環ファンの容量によりドライヤー内ノズル風速はインバーターで自由に変更できます。又巾方向の風速ムラはありません。
  NKフィルターにより微細粉塵は除去できます。
  上部オープン式でドライヤー内及びノズル内も自由に開閉掃除できます。






タテ型ノンタッチドライヤー

鋼板

NK鋼板乾燥機 鋼板縦型ノータッチドライヤー

両面ノズルジェット方式で鉄板表面コーティング後の乾燥と熱処理を速やかに行います。
  ノータッチなので製品表面が美しく仕上がり、ロール等のメンテナンスも必要ありません。
  風速はインバータ制御により自由に調整できます。
  鉄板のドライヤー出口温度を指定温度にできます。

処理速度 150〜200 m/min
熱源 COGまたはLPG
処理温度 MAX300℃(PID制御)






超高速エアージェットドライヤー

鋼板

NK鋼板表面水分分離乾燥機


ノズルから出る高速(50〜100 m/sec)の熱風により、鉄板表面の水分を速やかに吹飛ばし、かつ乾燥させます。
  省スペース設計です。

処理速度 150〜200 m/min
処理温度 100〜200℃
熱風ファン 高圧(800〜1000 mmAq)ターボファンを使用します。






コンベアードライヤー、ハンガードライヤー

塗装用

NK塗装乾燥機 (熱風)


前部扉をあけて台車にてドライヤー内部に品物を入れる。
  熱源LPG(都市ガス)
  短時間昇温300℃で5〜10分
  ドライヤー内温度は上下均一±3℃
  NKフィルターにより微細ゴミは除去
